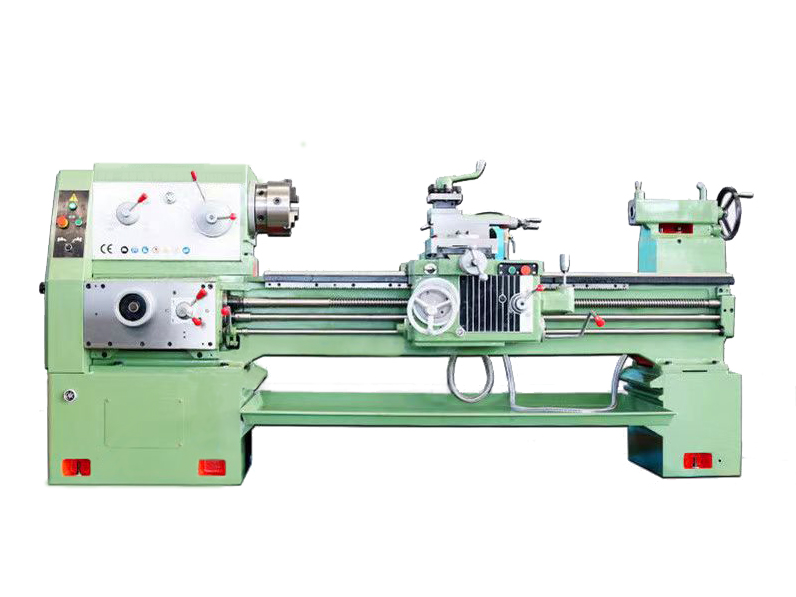

CA6166普通車床

床(chuang)身(shen)：用來支(zhi)承(cheng)(cheng)和(he)安(an)裝(zhuang)車(che)床(chuang)的(de)(de)各(ge)部件，具有足夠的(de)(de)剛(gang)度(du)和(he)強度(du)。 主(zhu)軸箱(xiang)(xiang)：用以支(zhi)承(cheng)(cheng)主(zhu)軸并(bing)使之旋轉。主(zhu)軸為空心結構(gou)。 變(bian)速箱(xiang)(xiang)：由電動機帶(dai)動變(bian)速箱(xiang)(xiang)內的(de)(de)齒輪軸轉動，通(tong)過(guo)改(gai)變(bian)變(bian)速箱(xiang)(xiang)內的(de)(de)齒輪搭配（嚙(nie)合(he)）位置，得到不(bu)同的(de)(de)轉速。 4. 進(jin)給(gei)箱(xiang)(xiang)：又(you)稱(cheng)走刀(dao)(dao)(dao)箱(xiang)(xiang)，內裝(zhuang)進(jin)給(gei)運動的(de)(de)變(bian)速齒輪，可調整進(jin)給(gei)量和(he)螺距，并(bing)將(jiang)運動傳至(zhi)光(guang)桿(gan)或絲桿(gan)。 光(guang)桿(gan)、絲桿(gan)：將(jiang)進(jin)給(gei)箱(xiang)(xiang)的(de)(de)運動傳給(gei)溜(liu)板箱(xiang)(xiang)。光(guang)桿(gan)用于一(yi)般車(che)削的(de)(de)自(zi)動進(jin)給(gei)。 溜(liu)板箱(xiang)(xiang)：又(you)稱(cheng)拖板箱(xiang)(xiang)，與刀(dao)(dao)(dao)架(jia)相(xiang)聯，是車(che)床(chuang)進(jin)給(gei)運動的(de)(de)操縱(zong)箱(xiang)(xiang)。它可將(jiang)光(guang)桿(gan)傳來的(de)(de)旋轉運動變(bian)為車(che)刀(dao)(dao)(dao)的(de)(de)縱(zong)向或橫向的(de)(de)直線進(jin)給(gei)運動； 刀(dao)(dao)(dao)架(jia)：用來夾持車(che)刀(dao)(dao)(dao)并(bing)使其作縱(zong)向、橫向或斜向進(jin)給(gei)運動。 尾架(jia)（尾座）：安(an)裝(zhuang)在床(chuang)身(shen)導軌上(shang)。在尾架(jia)的(de)(de)套筒(tong)內安(an)裝(zhuang)頂尖，支(zhi)承(cheng)(cheng)工件；

產(chan)品型號：CA6166

電機功率：7.5kW

機(ji)器重(zhong)量：2810?/?2640

外形(xing)尺寸：3200*1140*1750mm

24小時免費咨詢電話

?CA6166型普通車床是能對軸、盤、環等多種類型工件進行多種工序加工的臥式車床，常用于加工工件的內外回轉表面、端面和各種內外螺紋，采用相應的刀具和附件，還可進行鉆孔、擴孔、攻絲和滾花等。普通車床加工效率高，操作性能好，是車床中應用最廣泛的一種。操作方便，布局緊湊,主要針對一些盤類及軸類零部件加工，特別對于一些細長軸加工應考慮機床整體剛性及共震，安裝時應遠離震源，必要時配合中心架和跟刀架完成產品的加工。車床是主要用車刀對旋轉的工件進行車削加工的機床，是金屬切削機床中最主要的一種切削機床，在一般的機器制造工廠中以車床為主數量最多，也稱之為工作母機。在車床上還可用鉆頭、擴孔鉆、鉸刀、絲錐、板牙和滾花工具等進行相應的加工。車床的功用是對各種大小不同形狀不同的旋轉表面，以及螺旋表面進行切削加工。

普通車床特點：低頻力矩大、輸出平穩、矢量控制、轉矩動態響應快、穩速精度高、減速停車速度快、抗干擾能力強。

CA6166普通車床主要技術參數：

?

技(ji)術參數Specifications		CA6166B CA6166C
床(chuang)身最大工件直徑Max.Swing over bed		660mm
刀架上最大(da)工件直徑Max.Swing over carriage		450mm
最大工件長度Max.Length of work piece		750/1000/1500/2000/2200/3000/4000mm
床身寬度(du)Width of bed		400mm
刀(dao)桿截面Section of turning tool		25*25mm
主軸 Spindle	主軸(zhou)轉速范圍Spindle speeds	10-1400rpm/16-1400rpm?(24級steps)
	主軸內(nei)孔Hole through spindle	80mm??105mm
	主(zhu)軸孔錐度(du)Spindle taper	Φ90 1:20??Φ113 1:20
進給 Feed	進(jin)給數(shu)量Number of feeds	64種(zhong)kinds?(for each)
	公(gong)制螺紋Range of metric threads?(種kinds)	(1-192mm)44種kinds
	英制(zhi)螺紋Range of inch threads?(種kinds)	(2-24tpi)21種kinds
	模數螺(luo)紋Range of module threads?(種kinds)	0.25-48?(模數39種(zhong))?(Moduie?39?kinds)
	徑節螺紋Range of pitch threads?(種kinds)	(1-96DP)37種(zhong)kinds
尾座 Tailstock	尾座主軸最大行程Max.Tail stock spindle travel	150mm
	尾座(zuo)主軸直(zhi)徑Tail stock spindle diameter	75mm
	尾座(zuo)主軸孔錐度Taper of tail stock spindle center hole	莫氏NO.5?(MT5)
主電機Main motor		7.5kW?(10HP)
包裝尺寸 Packing dimensions (L*W*H?mm)	Overall dimensions for750mm	2550*1140*1750
	Overall dimensions for1000mm	2700*1140*1750
	Overall dimensions for1500mm	3200*1140*1750
	Overall dimensions for2000mm	3700*1140*1750
	Overall dimensions for2200mm	4030*1140*1750
	Overall dimensions for3000mm	4850*1140*1750
	Overall dimensions for4000mm	5800*1140*1750
重量 Weight (kg)	Length	毛重 ??凈重 G.W ??N.W.
	Weight for 750mm	2380??2260
	Weight for 1000mm	2570???2450
	Weight for 1500mm	2810??2640
	Weight for 2000mm	3050??2880
	Weight for 2200mm	3390??3180
	Weight for 3000mm	3930 ??3687
	Weight for 4000mm	4580??4200

?普(pu)通車床的基本組成部件及功能

1.?床身：用來支承和安裝車床的各部件，保證其相對位置，如床頭箱、進給箱、溜板箱等。床身具有足夠的剛度和強度，床身表面精度很高，以保證各部件之間有正確的相對位置。床身上有四條平行的導軌，供大拖板（刀架）和尾架相對于床頭箱進行正確的移動，為了保持床身表面精度，在操作車床中應注意維護保養。
2.主軸箱：用以支承主軸并使之旋轉。主軸為空心結構。其前端外錐面安裝三爪卡盤等附件來夾持工件，前端內錐面用來安裝頂尖，細長孔可穿入長棒料。
3. 變速箱：由電動機帶動變速箱內的齒輪軸轉動，通過改變變速箱內的齒輪搭配（嚙合）位置，得到不同的轉速。
4. 進給箱：又稱走刀箱，內裝進給運動的變速齒輪，可調整進給量和螺距，并將運動傳至光桿或絲桿。
5. 光桿、絲桿：將進給箱的運動傳給溜板箱。光桿用于一般車削的自動進給，不能用于車削螺紋。絲桿用于車削螺紋。
6. 溜板箱：又稱拖板箱，與刀架相聯，是車床進給運動的操縱箱。它可將光桿傳來的旋轉運動變為車刀的縱向或橫向的直線進給運動；可將絲桿傳來的旋轉運動，通過"對開螺母"直接變為車刀的縱向移動，用以車削螺紋。
7. 刀架：用來夾持車刀并使其作縱向、橫向或斜向進給運動。
8. 尾(wei)架（尾(wei)座）：安(an)裝(zhuang)在床身導軌(gui)上。在尾(wei)架的套筒內安(an)裝(zhuang)頂尖，支承工(gong)件；也可安(an)裝(zhuang)鉆頭、鉸刀等刀具，在工(gong)件上進行孔加工(gong)；將尾(wei)架偏移，還可用(yong)來車削圓錐體(ti)。

使用本機床時必須注意下列事項：

(1)各箱中(zhong)潤(run)滑油不(bu)得低于各油標中(zhong)心，否則會(hui)因潤(run)滑不(bu)良而損壞(huai)機床。

(2)所(suo)有潤滑點必須按時注人(ren)干凈的潤滑油。

(3)必須經常(chang)觀(guan)察油泵(beng)的工(gong)作情況，以保證床頭箱(xiang)及進給箱(xiang)有足夠的潤滑(hua)油。

(4)定期檢查并調(diao)整三角帶的松緊程度。

(5)每天工作前(qian)應開空車，向床鞍油(you)盒內注油(you)，使(shi)潤滑(hua)油(you)散布(bu)至各處。

(6)主軸高速回轉時，在任(ren)何情況下均不得(de)扳動變速手柄。

(7)絲杠只(zhi)能在車削螺紋時使(shi)用，以保持其(qi)精度及(ji)壽命。

(8)使用中(zhong)心(xin)架(jia)或(huo)跟刀架(jia)，必須潤滑(hua)中(zhong)心(xin)架(jia)或(huo)跟刀架(jia)的支承(cheng)塊與工件(jian)的接觸表(biao)面。

普通車床使用方法：

1、 車床開機前，首先檢查油路和轉動部件是(shi)否(fou)靈活正(zheng)常，開機時(shi)(shi)要穿(chuan)緊身工(gong)作服，袖口扣緊，切(qie)削(xue)工(gong)件和磨刀時(shi)(shi)必須佩戴眼鏡(jing)。

2、開機時要(yao)觀察(cha)設備(bei)是否正(zheng)常(chang)，車刀(dao)要(yao)夾牢(lao)固，吃刀(dao)深度不能超過(guo)設備(bei)本身(shen)的負荷(he)，刀(dao)頭伸出(chu)部分(fen)不要(yao)超出(chu)刀(dao)體高度的1.5倍，轉(zhuan)動刀(dao)架(jia)時要(yao)把大(da)刀(dao)退(tui)回到(dao)安全的位置(zhi)，上落大(da)工件，床面上要(yao)墊木板。

3、使用(yong)砂(sha)布磨工(gong)件(jian)時，砂(sha)布要用(yong)硬木墊，車刀要移到安全(quan)位(wei)置、刀架面上不準放(fang)置工(gong)具和零件(jian)，劃針盤要放(fang)牢。

4、車(che)床(chuang)變(bian)換(huan)轉速(su)應停(ting)止車(che)床(chuang)轉動后方可(ke)以(yi)轉換(huan)，避免(mian)(mian)碰傷(shang)齒輪，開車(che)時，車(che)刀要慢慢接近工件(jian)，以(yi)免(mian)(mian)屑沫崩傷(shang)人(ren)或損壞工件(jian)。

5、車(che)床工作時(shi)間不能(neng)(neng)隨(sui)意離(li)開(kai)工作崗位，禁止玩笑打鬧，有(you)事離(li)開(kai)必(bi)須停(ting)機斷電， 工作時(shi)思想要集中(zhong)，不能(neng)(neng)在運轉中(zhong)的(de)車(che)床附近更換衣報，不能(neng)(neng)取得上崗證(zheng)的(de)人員不能(neng)(neng)單獨操作車(che)床。
